Hai! Sebagai pemasok PCB, saya telah lama menangani segala jenis papan sirkuit tercetak. Salah satu komponen kunci dalam PCB yang sering diabaikan tetapi sangat penting adalah via. Vias seperti jalan rahasia di PCB, memungkinkan sinyal listrik berpindah antar lapisan yang berbeda. Di blog ini, saya akan menguraikan berbagai jenis vias yang mungkin Anda temui di PCB.
Melalui - Lubang Vias
Mari kita mulai dengan vias klasik melalui lubang. Ini adalah jenis vias yang paling dasar. Sebuah lubang tembus melewati seluruh PCB, dari lapisan atas hingga lapisan bawah. Ini seperti terowongan yang menembus semua lapisan papan.
Cara pembuatannya cukup mudah. Pertama, sebuah lubang dibor melalui PCB menggunakan bor mekanis atau laser. Kemudian, dinding bagian dalam lubang dilapisi dengan bahan konduktif, biasanya tembaga. Pelapisan ini membentuk jalur konduktif yang memungkinkan listrik mengalir dari satu sisi papan ke sisi lainnya.
Via lubang tembus sangat bagus karena sangat andal. Mereka dapat menangani arus dalam jumlah yang relatif besar, sehingga cocok untuk sambungan yang berhubungan dengan daya. Namun, mereka mempunyai beberapa kelemahan. Mereka memakan banyak ruang pada PCB, terutama bila Anda memiliki desain dengan kepadatan tinggi. Dan karena mereka melewati semua lapisan, terkadang mereka dapat mengganggu jejak lain di lapisan dalam.
Vias Buta
Selanjutnya, kita memiliki blind vias. Via buta sedikit lebih maju daripada via lubang tembus. Mereka menghubungkan lapisan luar PCB ke satu atau lebih lapisan dalam, tetapi tidak menembus seluruh papan.
Proses pembuatan blind vias sedikit lebih rumit. Biasanya melibatkan proses pengeboran dan pelapisan multi-langkah. Pertama, sebuah lubang dibor sebagian ke dalam PCB dari lapisan luar. Kemudian, lubang tersebut dilapisi dengan tembaga untuk membuat jalur konduktif.
Keuntungan dari blind vias adalah menghemat ruang pada PCB. Karena tidak melewati semua lapisan, Anda dapat memiliki lebih banyak fleksibilitas dalam desain Anda. Mereka juga bagus untuk sinyal berkecepatan tinggi karena mengurangi panjang jalur sinyal, sehingga dapat membantu mengurangi kehilangan dan interferensi sinyal.
Namun jalur buta juga memiliki beberapa tantangan. Pembuatannya lebih mahal daripada via lubang tembus karena memerlukan langkah - langkah ekstra. Dan jika ada masalah pada blind via, akan lebih sulit untuk dideteksi dan diperbaiki.
Via yang terkubur
Via yang terkubur adalah jenis vias yang paling tersembunyi. Mereka menghubungkan dua atau lebih lapisan dalam PCB dan sepenuhnya tersembunyi dari lapisan luar. Anda tidak dapat melihatnya dari atas atau bawah papan.
Membuat vias yang terkubur adalah suatu prestasi teknik yang nyata. Prosesnya dimulai dengan masing-masing lapisan dalam PCB. Lubang dibor dan dilapisi pada lapisan dalam ini sebelum dilaminasi untuk membentuk PCB lengkap.
Keuntungan besar dari vias yang terkubur adalah dapat mengosongkan banyak ruang di lapisan luar. Hal ini sangat penting terutama untuk PCB dengan kepadatan tinggi yang membutuhkan ruang yang sangat mahal. Mereka juga membantu mengurangi ukuran keseluruhan PCB, yang dapat menjadi keuntungan besar dalam aplikasi yang mengutamakan ukuran, seperti pada perangkat seluler.
Namun, vias yang terkubur adalah jenis vias yang paling mahal untuk diproduksi. Proses pembuatannya sangat presisi dan memerlukan keahlian tingkat tinggi. Dan seperti halnya blind via, jika ada masalah dengan via yang terkubur, maka sangat sulit untuk didiagnosis dan diperbaiki.
Mikro - Vias
Micro - vias adalah tren terkini dalam teknologi PCB. Ini adalah vias kecil dengan diameter sangat kecil, biasanya kurang dari 150 mikrometer. Mereka sering digunakan pada PCB interkoneksi kepadatan tinggi (HDI).
Micro - vias biasanya dibentuk menggunakan proses pengeboran laser. Laser menciptakan lubang yang sangat kecil dan presisi pada PCB. Kemudian, lubang tersebut dilapisi dengan tembaga untuk membuat jalur konduktif.
Keuntungan utama dari micro - vias adalah ukurannya. Mereka memungkinkan kepadatan koneksi yang jauh lebih tinggi pada PCB. Hal ini penting untuk perangkat elektronik modern yang semakin kecil dan bertenaga setiap saat. Misalnya, di ponsel cerdas dan tablet, mikro - vias digunakan untuk mengemas komponen dalam jumlah besar ke dalam ruang yang sangat kecil.
Namun mikro - via juga memiliki keterbatasan. Mereka hanya dapat menangani arus dalam jumlah yang relatif kecil, sehingga tidak cocok untuk aplikasi yang boros daya. Dan proses pengeboran laser bisa memakan biaya yang cukup mahal, terutama untuk produksi skala besar.
Penerapan Vias Berbeda
Sekarang kita telah membahas berbagai jenis vias, mari kita bahas di mana vias tersebut digunakan.
Melalui - Lubang Vias: Seperti yang saya sebutkan sebelumnya, via - lubang sangat bagus untuk sambungan listrik. Mereka juga biasa digunakan dalam desain PCB lama atau dalam aplikasi yang mengutamakan keandalan daripada ruang. Misalnya, dalam sistem kontrol industri atau pasokan listrik, Anda akan sering menemukan via lubang tembus.

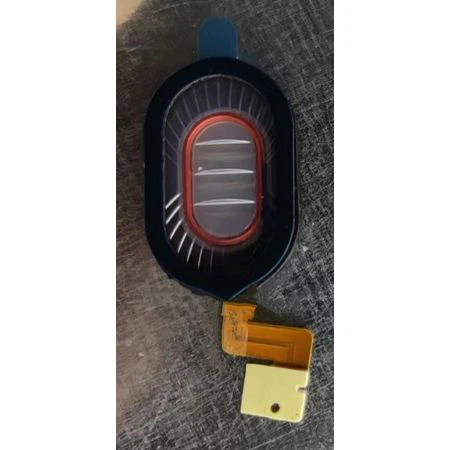

Vias Buta: Blind vias populer di perangkat komunikasi berkecepatan tinggi. Mereka digunakan dalam hal-hal sepertiFPC Papan TandukDanWIFI FPC, di mana pengurangan kehilangan sinyal dan interferensi sangatlah penting.
Via yang terkubur: Via yang terkubur terutama digunakan pada PCB kepadatan tinggi untuk perangkat seluler dan perangkat elektronik kompak lainnya. Misalnya, diFPC utamauntuk ponsel cerdas, via yang terkubur membantu menghemat ruang dan menjadikan perangkat lebih kecil dan ringan.
Mikro - Vias: Micro - vias adalah pilihan tepat untuk PCB interkoneksi kepadatan tinggi generasi terbaru. Mereka digunakan dalam segala hal mulai dari jam tangan pintar hingga laptop kelas atas, yang mengharuskan mengemas sejumlah besar komponen ke dalam ruang kecil sangatlah penting.
Memilih Via yang Tepat untuk PCB Anda
Saat Anda mendesain PCB, memilih jenis via yang tepat sangatlah penting. Berikut beberapa faktor yang perlu dipertimbangkan:
Ruang angkasa: Jika Anda sedang mengerjakan desain dengan kepadatan tinggi, Anda mungkin ingin menggunakan blind, terkubur, atau micro - vias. Via lubang tembus memakan terlalu banyak ruang dan mungkin tidak cocok.
Persyaratan Saat Ini: Jika PCB Anda perlu menangani arus dalam jumlah besar, via lubang tembus adalah cara yang tepat. Sebaliknya, mikro - vias tidak cocok untuk aplikasi arus tinggi.
Biaya: Vias tembus adalah yang termurah untuk diproduksi, sedangkan vias terkubur dan mikro adalah yang paling mahal. Anda perlu menyeimbangkan anggaran Anda dengan kebutuhan desain Anda.
Integritas Sinyal: Untuk sinyal berkecepatan tinggi, via buta dan terkubur dapat membantu mengurangi kehilangan dan interferensi sinyal. Vias through - hole dapat menyebabkan lebih banyak degradasi sinyal, terutama pada frekuensi tinggi.
Kesimpulan
Jadi, begitulah - berbagai jenis vias di PCB. Setiap jenis memiliki kelebihan dan kekurangannya masing-masing, dan pemilihan jenis yang tepat bergantung pada kebutuhan desain spesifik Anda. Sebagai pemasok PCB, saya telah melihat secara langsung bagaimana pilihan vias yang tepat dapat membuat perbedaan besar dalam kinerja dan biaya PCB.
Jika Anda sedang mencari PCB berkualitas tinggi dan memerlukan saran tentang jenis vias mana yang akan digunakan untuk proyek Anda, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda membuat keputusan terbaik untuk desain Anda. Baik Anda sedang mengerjakan prototipe skala kecil atau produksi skala besar, kami memiliki keahlian dan pengalaman untuk menghasilkan PCB terbaik. Mari kita mulai percakapan dan lihat bagaimana kita dapat bekerja sama untuk mewujudkan proyek Anda!
Referensi
- Buku Panduan Desain Papan Sirkuit Cetak, Edisi Kedua
- Teknologi High - Density Interconnect (HDI) dan PCB Microvia
- Dasar-dasar Teknologi Papan Sirkuit Cetak
