| Parameter | Spesifikasi |
|---|---|
| Bahan Kubah | Baja Tahan Karat SUS301 / SUS304 (pelapisan emas/nikel opsional) |
| Diameter Kubah | 3mm - 12mm (dapat disesuaikan per desain) |
| Kekuatan Aktuasi | 80g - 400g (dapat disesuaikan dengan kebutuhan pelanggan) |
| Rasio Snap | 30% - 60% (umpan balik sentuhan yang tajam) |
| Jarak Perjalanan | 0,1 mm - 0.3mm |
| Hubungi Resistensi | Kurang dari atau sama dengan 100mΩ (awal) |
| Resistensi Isolasi | Lebih besar dari atau sama dengan 100MΩ @ 500V DC |
| Tahan Tegangan | 250V AC / 1 menit (tidak ada kerusakan) |
| Siklus Hidup | 1.000,000+ aktuasi (standar); 3.000,000+ (berlapis emas-) |
| Bahan Film | PET (poliester) / PI (polimida) dengan perekat bersuhu tinggi |
| Ketebalan Film | 0,05 mm - 0.2mm |
| Suhu Operasional | -40 derajat hingga +85 derajat |
| Suhu Penyimpanan | -40 derajat hingga +105 derajat |
| Sertifikasi | RoHS, REACH, IATF 16949, ISO 9001, ISO 14001, ISO 45001 |
| MOQ | 10.000 buah (khusus); 500 pcs (pengambilan sampel prototipe) |
| Waktu Pimpin | 7-10 hari kerja (sampel); 15-20 hari kerja (produksi massal) |
Diterapkan dalam 6 Kategori Utama yang Dapat Dipakai
Kubah tombol pasokan keausan kami mengatur kontrol tombol daya di seluruh spektrum perangkat wearable – mulai dari cincin pintar ultra-ringkas hingga headset VR yang imersif.
Jam tangan pintar
Pelacakan Kesehatan & Kebugaran
Pelacak Kebugaran
Pemantauan Aktivitas & Detak Jantung
Kacamata Cerdas
Kacamata AR & Audio
Medis yang Dapat Dipakai
Pemantauan & Diagnostik Pasien
Cincin Cerdas
Teknologi Ultra-Kompak yang Dapat Dipakai
Headset VR/AR
Kontrol Pengalaman yang Imersif
Kenakan Detail Susunan Kubah Tombol Persediaan

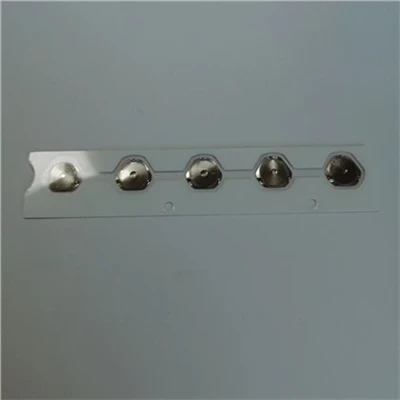

Wear Supplies Button Dome Array adalah-rakitan saklar sentuh yang dirancang secara presisi dan dirancang khusus untuk tantangan unik perangkat elektronik yang dapat dikenakan. Ini terdiri dari kubah jepret baja tahan karat ultra-tipis yang telah-ditempatkan pada lapisan film perekat PET (poliester) yang fleksibel, siap dipasang langsung ke PCB atau FPC di dalam jam tangan pintar, gelang kebugaran, kacamata pintar, dan perangkat-yang dikenakan di tubuh lainnya.
Saat pengguna menekan tombol wearable – baik untuk mengaktifkan tampilan jam tangan pintar, mengaktifkan pelacak kebugaran, atau mengontrol audio pada kacamata pintar – kubah logam di bawah tutup tombol akan runtuh dengan bunyi "snap" yang tajam dan terdengar, melengkapi rangkaian listrik di papan di bawahnya. Setelah dilepaskan, kubah tersebut langsung kembali ke bentuk melengkung aslinya, memutus sirkuit dan mengatur ulang sakelar. Tindakan cepat-melalui ini memberikan masukan sentuhan yang memuaskan yang diasosiasikan pengguna dengan-perangkat wearable berkualitas tinggi.
Berbeda dengan tombol kubah silikon atau karet yang dapat terasa lembek dan rusak seiring berjalannya waktu, susunan kubah logam memberikan respons sentuhan yang konsisten dan tajam dalam jutaan aktuasi – menjadikannya pilihan utama untuk perangkat wearable premium yang keandalan dan kejernihan sentuhannya tidak-dapat dinegosiasikan. Susunan kubah kami dirancang untuk beroperasi dengan andal dalam kondisi sulit yang dihadapi perangkat yang dapat dikenakan: kontak dengan kulit, paparan keringat, suhu ekstrem, dan pergerakan konstan.
Mengapa Shanyo Dome Array untuk Perangkat yang Dapat Dipakai?
Ultra-Desain Profil Rendah
Ketinggian kubah serendah 0,15 mm memungkinkan faktor bentuk yang lebih ramping dan nyaman dipakai tanpa mengorbankan sensasi sentuhan.
Tahan Keringat & Kelembapan
Kubah baja tahan karat dengan lapisan emas/nikel opsional tahan terhadap keringat, kelembapan, dan kontak dengan kulit untuk pemakaian sehari-hari yang andal.
1M+ Umur Siklus
Baja tahan karat SUS301/SUS304 yang diberi stempel presisi menghasilkan lebih dari 1.000.000 aktuasi – jauh melebihi masa pakai perangkat wearable.
Fleksibilitas Tata Letak Kustom
Jumlah kubah, posisi, dan kurva gaya apa pun pada satu lembar – sangat cocok dengan desain industri perangkat wearable Anda.
Manufaktur & Jaminan Kualitas
Setiap rangkaian kubah tombol perlengkapan pakai Shanyo diproduksi di fasilitas bersertifikat IATF 16949 kami di Qingdao, Tiongkok. Kami mengendalikan seluruh rantai produksi di-perusahaan – mulai dari pencetakan kubah baja tahan karat secara presisi hingga laminasi film PET, aplikasi perekat, dan pengujian kelistrikan akhir. Integrasi vertikal ini memastikan kualitas yang konsisten dan penyelesaian yang cepat baik untuk pesanan prototipe maupun produksi massal.
Proses kontrol kualitas kami mencakup pengujian kontinuitas listrik 100%, verifikasi gaya aktuasi, inspeksi dimensi, dan inspeksi visual dengan pembesaran. Kami memberikan deklarasi material lengkap, CoC (Certificate of Conformance), dan laporan pengujian pihak ketiga-pada setiap pengiriman. Semua produk sepenuhnya mematuhi RoHS dan REACH, dan fasilitas kami memiliki sertifikasi ISO 9001, ISO 14001, dan ISO 45001 selain IATF 16949.
Kemampuan Kustomisasi
- Bahan Kubah:SUS301, baja tahan karat SUS304; pelapisan emas, nikel, atau perak opsional untuk meningkatkan ketahanan terhadap korosi
- Diameter Kubah:3mm – 12mm, dapat disesuaikan per desain
- Kekuatan Aktuasi:80g – 400g, dapat disesuaikan dengan kebutuhan ergonomis spesifik perangkat wearable Anda
- Bahan Film:PET (poliester), PI (polimida), atau media khusus dengan perekat{0}}bersuhu tinggi
- Konfigurasi Array:Kubah tunggal, susunan-kubah multi, tata letak matriks, atau pola khusus untuk disesuaikan dengan desain PCB/FPC Anda
- Fitur Khusus:Lubang ventilasi untuk desain tahan air, lapisan pengatur jarak untuk penyetelan sentuhan, perekat konduktif untuk perakitan yang disederhanakan
Pertanyaan yang Sering Diajukan
T: Bisakah Anda membuat susunan kubah untuk perangkat wearable ultra-kecil seperti smart ring?
J: Ya. Kami rutin memproduksi susunan kubah dengan diameter kubah sekecil 3 mm untuk cincin cerdas dan perangkat wearable ultra-kompak lainnya. Tim teknis kami bekerja sama dengan Anda untuk mengoptimalkan ukuran kubah dan kurva gaya untuk batasan spesifik perangkat Anda.
T: Apakah susunan kubah Anda cocok untuk-perangkat wearable yang terkena keringat?
J: Tentu saja. Kubah baja tahan karat kami dengan lapisan emas atau nikel opsional dirancang untuk tahan terhadap keringat, kelembapan, dan kontak dengan kulit. Untuk aplikasi-yang banyak mengeluarkan keringat seperti pelacak kebugaran dan perangkat pakaian olahraga, kami merekomendasikan kubah-berlapis emas untuk ketahanan korosi maksimum.
T: Berapa jumlah pesanan minimum untuk susunan kubah khusus?
A: MOQ standar kami adalah 10.000 buah untuk desain khusus. Untuk tahap prototipe dan pengambilan sampel, kami mendukung jumlah yang lebih kecil mulai dari 500 buah untuk membantu Anda memvalidasi desain Anda sebelum produksi massal.
T: Berapa lama untuk mendapatkan sampel khusus?
J: Sampel khusus standar dikirimkan dalam waktu 7{2}}10 hari kerja setelah konfirmasi desain. Susunan multi-kubah yang rumit dengan insulasi atau pelapisan khusus mungkin memerlukan waktu 10-15 hari. Waktu tunggu produksi massal biasanya 15-20 hari.
T: Apakah Anda menyediakan dukungan desain untuk integrasi tombol wearable?
J: Ya. Tim teknik kami memberikan dukungan desain penuh termasuk tata letak posisi kubah, penyetelan kurva gaya, rekomendasi desain bantalan PCB/FPC, dan panduan kedap air. Kami bekerja sama dengan tim desain Anda mulai dari prototipe hingga produksi massal.
