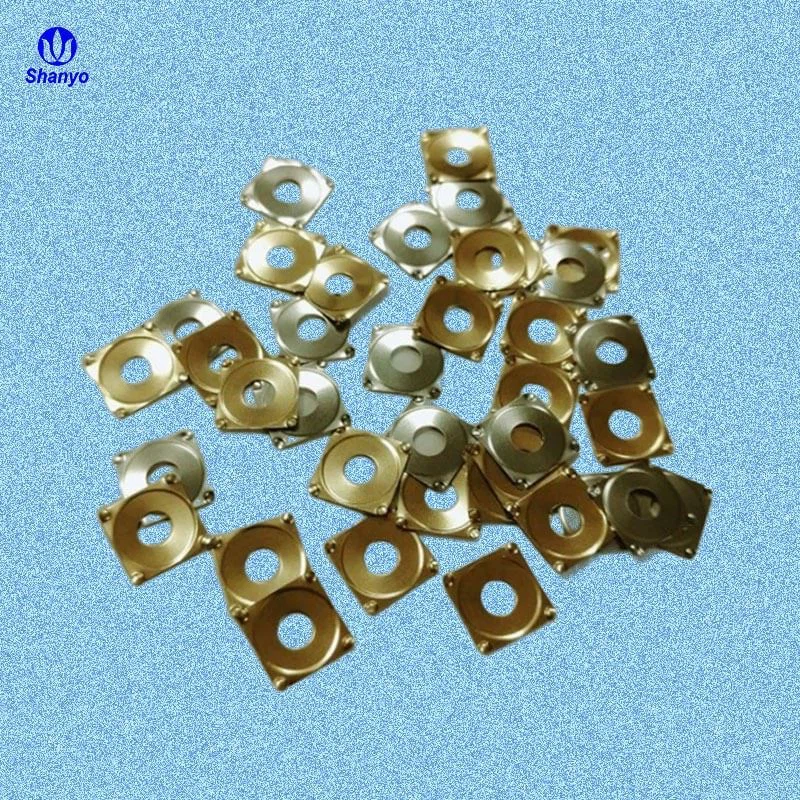

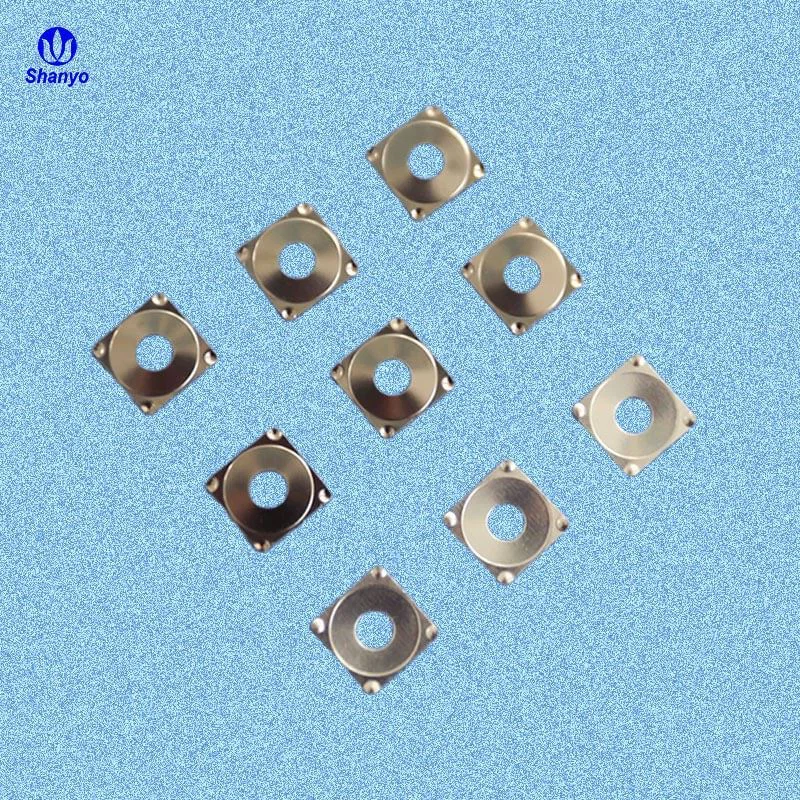

Name: Kubah Logam Lubang Tengah - Pabrik Pemasok Kubah Logam Lubang Tengah Cina
Brand: Shanyo
SKU: 252282000

Gunakan Taktil Shan yoFitur Kubah Logam

- Desain: Desain-berkaki empat ideal untuk dipasang pada PCB, sirkuit fleksibel, dansaklar membran.

- Kinerja: Menawarkan nuansa klik yang lebih baik dan siklus hidup yang lebih lama dibandingkan dengan kubah seri Circle dan Oblong. Ketinggian kubah seri F-lebih tinggi dibandingkan kubah lain dengan diameter, gaya, dan rasio klik yang sama.

- Penyesuaian: Gaya trip, gaya pantulan/kembali, klik, gerak, dan ketinggian dapat disesuaikan sesuai kebutuhan klien.

HUBUNGI KAMI

Shan kamuJepret Kubah: InovatifKubah Logamdengan Performa Unggul

Kubah logam juga dikenal sebagai snap dome, metal dome, atau snap dome. Dibandingkan dengan tombol silikon tradisional, film konduktif memiliki rasa yang lebih baik dan umur yang lebih panjang. Hal ini juga secara tidak langsung dapat meningkatkan efisiensi produksi berbagai jenis sakelar yang menggunakan film konduktif. Pecahan logam pada tombol pot chip terletak di bagian konduktif papan PCB (kebanyakan di atas jari emas pada papan sirkuit). Ketika ditekan, titik tengah pecahan peluru itu cekung dan bersentuhan dengan rangkaian pada PCB, sehingga membentuk lingkaran, dan arus melewatinya, sehingga seluruh produk dapat bekerja secara normal. Beginilah cara kerjanya

Kubah logam persegi: umumnya digunakan pada kancing mobil, gaya umumnya 280gf

Ukuran saat ini adalah 3*3mm, 5*5mm, 7.4*7.4mm, 8.7*8.7mm

kubah logam

Kubah-berkaki empat dengan fitur cincin unik yang menempel di bagian atas. Desain unik dari saklar snap dome menawarkan keunggulan tertentu dibandingkan snap dome tradisional.

kinerjakubah logam

Salah satu keunggulan signifikan kubah Seri-TC adalah kemampuannya untuk bekerja secara konsisten, meskipun aktuatornya terletak di-pusat. Kubah logam tradisional sering kali mengalami variasi performa saat gaya aktuasi diterapkan di luar-pusat, sehingga menghasilkan masukan sentuhan yang tidak konsisten. Namun, kubah Seri TC-mengatasi keterbatasan ini, memberikan respons yang andal dan seragam, yang sangat penting untuk aplikasi yang memerlukan aktuasi yang presisi dan konsisten.

penerapan luaskubah logam

Kubah logam, termasuk Seri-TC, memainkan peran penting dalam berbagai aplikasi. Ini termasuk:

1. Kunci TunggalKubah Logam: Kubah-Seri TC ideal untuk aplikasi tombol tunggal yang memerlukan masukan sentuhan yang andal dan kinerja yang konsisten. Desain inovatifnya memastikan bahwa setiap penekanan tombol tercatat secara akurat, sehingga meningkatkan pengalaman pengguna.

2. Lembaran LogamKubah LogamPerakit: Untuk perakit yang mengkhususkan diri pada kubah lembaran logam, Seri-TC menawarkan opsi yang lebih unggul. Desain lesung pipit terbalik memungkinkan integrasi yang mudah dan kinerja yang konsisten, menjadikannya pilihan utama bagi perakit

3. Penggunaan Umum pada Perangkat Elektronik: TC-Kubah seri banyak digunakan pada perangkat elektronik, seperti kendali jarak jauh, sakelar membran, dan papan tombol. Kinerjanya yang andal memastikan perangkat ini beroperasi secara efisien dan efektif.

Peran Kubah Logam

Kubah logam adalah komponen penting di banyak perangkat elektronik, yang memberikan umpan balik sentuhan penting yang diandalkan pengguna. Mereka berfungsi sebagai antarmuka utama antara pengguna dan perangkat, memastikan bahwa setiap masukan didaftarkan secara akurat. Kubah-Seri TC, dengan desain inovatif dan kinerja yang konsisten, meningkatkan fungsionalitas perangkat ini, menjadikannya lebih andal dan-ramah pengguna.

Kesimpulannya, kubah Seri-TC mewakili kemajuan signifikan dalam teknologi kubah logam. Desain lesung pipit terbalik yang unik, kinerja yang konsisten, dan keandalan menjadikannya pilihan ideal untuk berbagai aplikasi. Baik digunakan dalam aplikasi kunci tunggal, oleh pembuat kubah logam, atau di berbagai perangkat elektronik, kubah Seri TC-memainkan peran penting dalam meningkatkan pengalaman pengguna dan fungsionalitas perangkat.

Untuk informasi lebih lanjut tentang kubah Seri-TC dan aplikasinya, atau untuk menjelajahi rangkaian solusi kubah logam kami, silakankontaktim ahli kami.

prinsip kerja kubah logam khusus

Itujepret kubahjuga umumnya dikenal sebagai kubah logam atau saklar kubah logam taktil. Dibandingkan dengan kunci silikon tradisional, film konduktif memiliki rasa yang lebih baik dan umur yang lebih panjang. Hal ini juga secara tidak langsung dapat meningkatkan efisiensi produksi berbagai jenis sakelar yang menggunakan film konduktif. Kubah jepret logam pada sakelar jepret kubah terletak di bagian konduktif papan PCB (kebanyakan di atas jari emas pada papan sirkuit). Saat ditekan, titik tengah kubahnya cekung dan bersentuhan dengan rangkaian pada PCB, sehingga membentuk lingkaran, dan arus melewatinya, sehingga seluruh produk dapat bekerja normal. Ini adalah prinsip kerjanya.

Bagaimana memilih kubah logam

K-kubah jepret seri C

Kubah jepret seri O-

T-seri kubah jepret

Khusus-berbentuk khusus

Kubah logam bundar:Struktur khusus berbentuk bulat memiliki keunggulan (tapak kecil), sehingga terutama digunakan pada perangkat elektronik dengan ruang kecil. Pada saat yang sama, ini dapat memperhitungkan pantulan dan kekuatan sentuhan tangan, dan pada saat yang sama, ini lebih ketat di tempat-tempat yang memerlukan masa pakai produk (lebih dari satu juta kali), seperti ponsel, panel kontrol peralatan utama, dll.

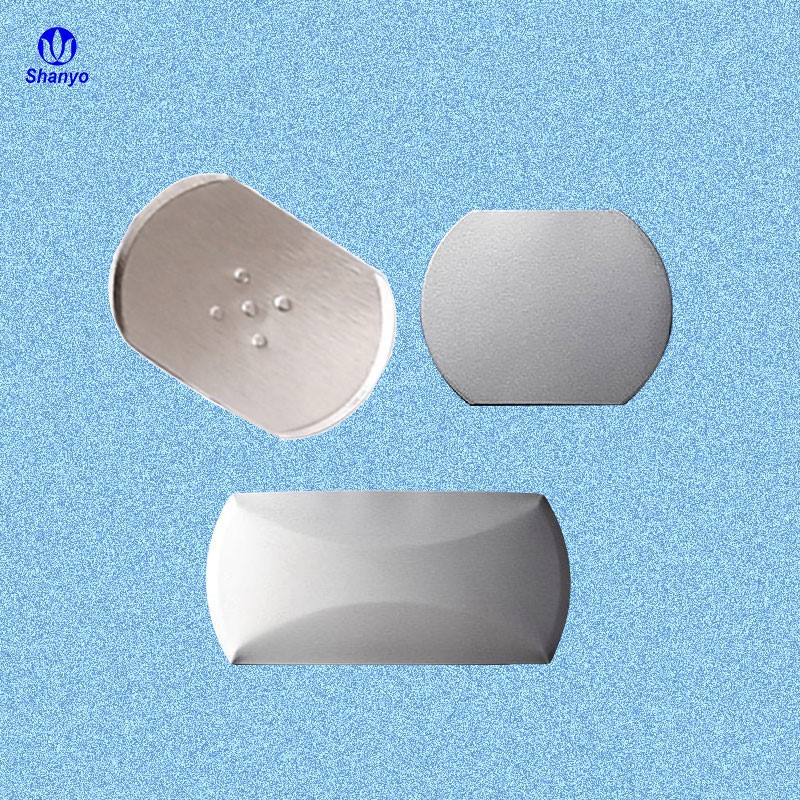

Kubah logam lonjong:Mereka dapat digunakan di hampir semua tempat di mana kubah bundar digunakan. Bentuknya lingkaran pinggang biasa yang dibentuk dengan memotong sebagian kedua sisi kubah bundar. Jika ruang pada satu arah desain kecil dan kubah bundar tidak dapat ditempatkan, maka dapat memainkan keistimewaannya. Kubah logam lonjong (kubah logam oval, kubah logam persegi panjang) juga terasa nyaman di tangan.

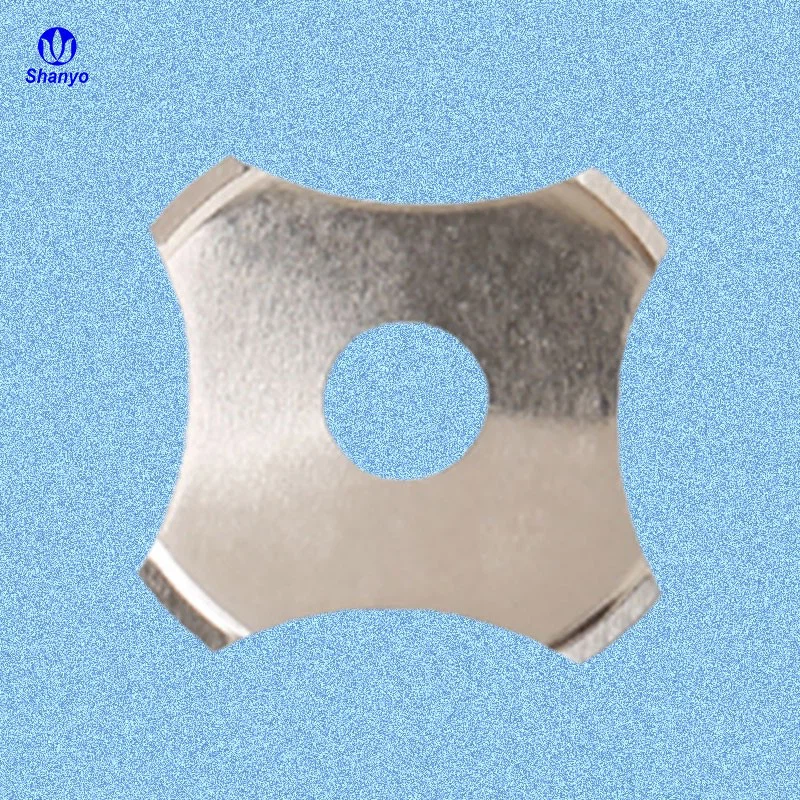

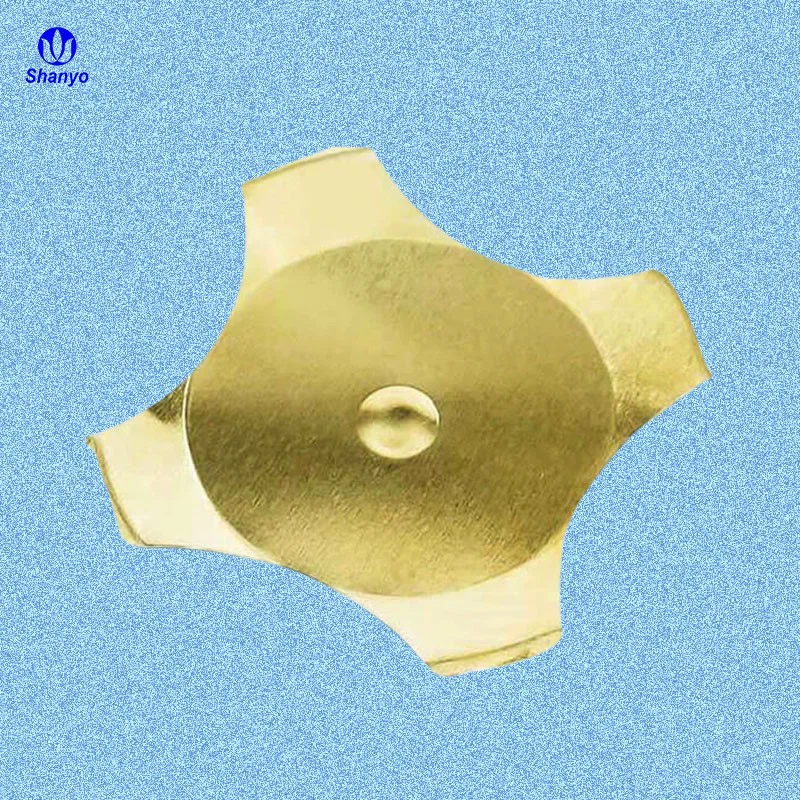

Kubah logam seri empat kaki:mengacu pada kubah berkaki empat, juga dikenal sebagai{0}}kubah berkaki empat. Merupakan kubah logam dengan guratan yang relatif besar dan suara yang jernih saat dioperasikan. Rangkaian kubah ini dapat digunakan jika terdapat lebih banyak ruang pada PCB, posisi tombolnya besar, dan kebutuhan perjalanannya besar. Umumnya digunakan untuk perangkat genggam, peralatan medis, dan peralatan bank besar.

Kubah logam segitiga:Bila terdapat ruang kecil yang hanya dapat menampung kubah kecil dan pada saat yang sama perlu memiliki kesan yang baik serta harus memenuhi persyaratan gaya tekan yang lebih besar, maka kubah logam segitiga adalah pilihan terbaik; itu juga dibagi menjadi dua jenis dengan kaki dan tanpa kaki, yang dipilih berdasarkan ketebalan papan PCB dan proses perakitan.

Kubah logam khusus berbentuk-khusus:Kubah logam terutama dibagi menjadi seri bulat, oval, segitiga, dan empat kaki. Kubah khusus lainnya secara kolektif disebut sebagai-kubah logam berbentuk khusus. Kubah logam adalah-produk yang dibuat khusus. Semua jenis kubah logam dapat disesuaikan sesuai kebutuhan. Selain itu,-kubah logam berbentuk khusus dapat disesuaikan menurut bentuk, ukuran, kekuatan, dan kebutuhan lainnya. Jika Anda memiliki kebutuhan, silakan hubungi kami di Shanyo.

Nomor Model	Standar	Perawatan permukaan	Parameter				Memuat
Seri C-	0/1/4/5 benjolan	Pelapisan Emas/Perak/Nikel	Diameter	Stroke	Tinggi	Kehidupan (ujian sederhana)	Memuat
Seri F-	0/1/4/5 benjolan	Pelapisan Emas/Perak/Nikel	3-10mm	0.14-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100 ribu kali	100gf-500gf
O-seri	0/1/4/5 benjolan	Pelapisan Emas/Perak/Nikel	4-20mm	0.23-0.28 ±0.05	0,26-0,36 ± 0,05 mm	>100 ribu kali	100gf-600gf
T-seri	Kaki panjang/kaki pendek/tanpa kaki	Pelapisan Emas/Perak/Nikel	4x2.88mm ~5x4mm	0.15-0.23 ±0.05	0,21-0,29 ±0,05mm	>100 ribu kali	100gf-250gf
Kubah jepret khusus	Bentuk khusus	Pelapisan Emas/Perak/Nikel	3.15-12mm	0.15-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100 ribu kali	200gt-600gf
Catatan: Semua jenis kubah logam dapat disesuaikan sesuai kebutuhan.

DAFTAR ISI panduan desain snap dome

produk
Nomor model	Empat-kaki	Empat-kaki	Empat-kaki	Empat-kaki
Nama merek	shanyo	shanyo	shanyo	shanyo
Menabrak	satu Benjolan	tidak ada benjolan	tidak ada benjolan	desain lubang tengah
baja tahan karat/nikel/emas	baja tahan karat/nikel/emas /Kebiasaan	baja tahan karat/nikel/emas /Kebiasaan	baja tahan karat/nikel/emas /Kebiasaan	baja tahan karat/nikel/emas /Kebiasaan
Kisaran diameter	5-20mm	5-20mm	11mm	11mm
Ketebalan	0,06-0,12 mm	0,06-0,12 mm	0,08-0,12mm	0,08-0,12mm
Seumur hidup	lebih dari 500.000 kali	lebih dari 500.000 kali	lebih dari 500.000 kali	lebih dari 500.000 kali
Warna	kebiasaan	kebiasaan	kebiasaan	kebiasaan

Spesifikasi Kubah Logam

Konfigurasi Kontak	SPST, Biasanya Terbuka
Kontak Bouncing (aktif)	<.3ms & lt
Kontak Pentalan (nonaktif)	<6ms & lt;
Suhu Operasional	-55 C hingga 125 C
Suhu Penyimpanan	-55 C hingga 125
Kelembaban	0-97% (tanpa kondensasi)
Hubungi Resistensi	<100 ohms & lt;
Dengan pelapisan emas atau perak	<1 ohm & lt;
Tegangan/Arus Maksimum	12 ma @ 24 volt DC, RL
Tegangan Kerusakan	Lebih dari 200 volt

DAFTAR ISI panduan desain snap dome

produk	nomor	Menabrak	Diameter	Tinggi	Angkatan Perjalanan	Ketebalan	Siklus Hidup
	SY-M6760-4L-DP-Ni	satu benjolan	4,15±0,10mm	0,4±0,07mm	0,35±0,07mm	0,055mm	1000,000
	SY-M8428-4L-DP-Ni	satu benjolan	5,60±0,10mm	0,53±0,05mm	0,46±0,05mm	0,08mm	1000,000
	SY-H4013-4L-Ni	tidak ada benjolan	4,0±0,05mm	0,25±0,03 mm	0,20±0,03mm	0,06mm	1000,000
	SY-L8420-4L-Ni	tidak ada benjolan	8,0±0,1mm	0,35±0,05mm	0,33±0,05 mm	0,08mm	500,000
	SY-H4011-4L-Ni	tidak ada benjolan	3,95±0,05mm	0,23±0,05mm	0,19±0,03mm	0,055mm	500,000
	SY-H4013-4L-Ni	tidak ada benjolan	3,95±0,05mm	0,24±0,05 mm	0,20±0,03mm	0,055mm	500,000
	SY-H4015-4L-Ni	tidak ada benjolan	3,95±0,05mm	0,25±0,05 mm	0,21±0,03mm	0,055mm	1000,000
	SY-H4020-4L-Ni	tidak ada benjolan	3,95±0,05mm	0,25±0,05 mm	0,22±0,03 mm	0,06mm	500,000
	SY-H4023-4L-Ni	tidak ada benjolan	3,95±0,05mm	0,26±0,05 mm	0,23±0,03mm	0,07mm	500,000
	SY-H4030-4L-Ni	tidak ada benjolan	3,95±0,05mm	0,28±0,05mm	0,25±0,03 mm	0,07mm	500,000
	SY-H4008-4L-5DP-Ni	lima benjolan	4,0±0,05mm	0,23±0,05mm	0,18±0,05 mm	0,06mm	1000,000
	SY-H4010-4L-5DP-Ni	lima benjolan	4,0±0,05mm	0,24±0,05 mm	0,29±0,05mm	0,06mm	1000,000
	SY-H4013-4L-5DP-Ni	lima benjolan	4,0±0,05mm	0,25±0,05 mm	0,20±0,05mm	0,06mm	1000,000
	SY-H4015-4L-5DP-Ni	lima benjolan	4,0±0,05mm	0,26±0,05 mm	0,21±0,05mm	0,06mm	1000,000
	SY-H4508-4L-5DP-Ni	lima benjolan	4,5±0,05mm	0,26±0,05 mm	0,20±0,05mm	0,06mm	1000,000
	SY-H4510-4L-5DP-Ni	lima benjolan	4,5±0,05mm	0,27±0,05mm	0,21±0,05mm	0,06mm	1000,000
	SY-H4513-4L-5DP-Ni	lima benjolan	4,5±0,05mm	0,28±0,05mm	0,22±0,05 mm	0,06mm	1000,000
	SY-H4515-4L-5DP-Ni	lima benjolan	4,5±0,05mm	0,29±0,05mm	0,23±0,05mm	0,06mm	1000,000
	SY-H5008-4L-5DP-Ni	lima benjolan	5,0±0,05mm	0,27±0,05mm	0,21±0,05mm	0,06mm	1000,000
	SY-H5010-4L-5DP-Ni	lima benjolan	5,0±0,05mm	0,28±0,05mm	0,22±0,05 mm	0,06mm	1000,000
	SY-H5013-4L-5DP-Ni	lima benjolan	5,0±0,05mm	0,29±0,05mm	0,23±0,05mm	0,06mm	1000,000
	SY-H5015-4L-5DP-Ni	lima benjolan	5,0±0,05mm	0,30±0,05mm	0,24±0,05 mm	0,06mm	1000,000
	SY-M5027-4L-5DP-Ni	lima benjolan	5,0±0,05mm	0,34±0,05mm	0,29±0,05mm	0,07mm	1000,000
	SY-H4020SQ-Ni	tidak ada benjolan	3,3±0,05mm	0,27±0,05mm	0,22±0,05 mm	0,055mm	1000,000
	SY-M5017SQ-DP-Ni	satu benjolan	4,35±0,05mm	0,28±0,05mm	0,25±0,05 mm	0,60mm	1000,000
	SY-M8530SQ-DP-Ni	satu benjolan	8,5±0,1mm	0,46±0,05mm	0,40±0,05mm	0,10 mm	300,000
	SY-M8530SQ(3,1 lubang)-Au	lubang tengah	8,5±0,1mm	0,45±0,05 mm	0,40±0,05mm	0,10 mm	300,000
	SY-M8530SQ(3,1 lubang)-Ni	lubang tengah	8,5±0,1mm	0,47±0,05 mm	0,42±0,05 mm	0,10 mm	300,000
	SY-M6523SQ(2,6 lubang)-Ni	lubang tengah	6,5±0,1mm	0,34±0,05mm	0,31±0,05mm	0,08mm	500,000
	SY-M6513SQ(2,6 lubang)-Ni	lubang tengah	6,5±0,1mm	0,40±0,05mm	0,37±0,05mm	0,06mm	500,000
	SY-M6516SQ(2,6 lubang)-Ni	lubang tengah	6,5±0,1mm	0,34±0,05mm	0,31±0,05mm	0,08mm	500,000
	SY-M6523SQ(2,6 lubang)-Ni	lubang tengah	6,5±0,1mm	0,34±0,05mm	0,31±0,05mm	0,08mm	500,000
	SY-M6532SQ(2,6 lubang)-Ni	lubang tengah	6,5±0,1mm	0,38±0,05mm	0,35±0,05mm	0,08mm	500,000
	SY-M6525SQ(2,6 lubang)-Ni	lubang tengah	6,5±0,1mm	0,39±0,05mm	0,33±0,05 mm	0,08mm	1000,000
	SY-M6218SQ(1,5 lubang)-Ni	lubang tengah	6,2±0,1mm	0,54±0,15mm	0,24±0,05 mm	0,10 mm	500,000
	SY-M6220SQ(1,5 lubang)-Ni	lubang tengah	6,2±0,1mm	0,55±0,15 mm	0,25±0,05 mm	0,10 mm	500,000

kemasan saklar taktil kubah logam

Berdasarkan informasi yang diberikan, sepertinya Anda merinci opsi kemasan yang tersedia untuk kubah jepret dan kubah logam ini:

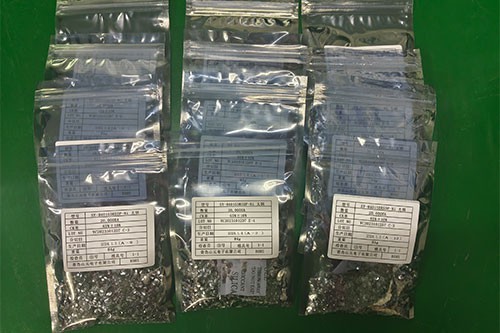

Kemasan Massal dengan Tas

Kubah jepret atau kubah logam dikemas dalam jumlah besar di dalam tas. Ini adalah metode pengemasan sederhana yang cocok untuk penggunaan dan penyimpanan umum.

Susunan Kubah Logam dengan Pita Perekat

Kubah logam disusun dan dipasang pada lembaran atau susunan menggunakan pita perekat. Metode ini memudahkan penanganan dan penempatan pada papan sirkuit cetak (PCB). Pengguna dapat melepaskan masing-masing kubah dari susunan dan menempelkannya ke lokasi yang ditentukan pada PCB.

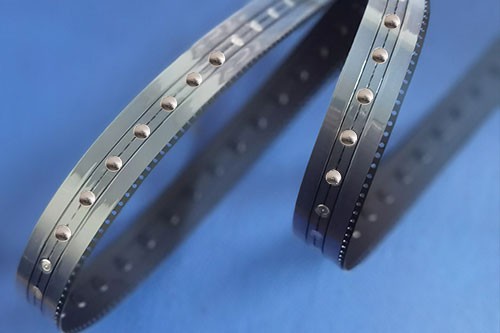

Kemasan Reel yang Direkam untuk Snap Domes

Kubah jepret dikemas dalam gulungan dengan selotip. Jenis pengemasan ini dirancang khusus untuk mesin-pengambilan-dan-kecepatan tinggi yang digunakan dalam proses perakitan otomatis. Format gulungan memastikan penanganan dan aplikasi yang efisien selama perakitan PCB.

Opsi pengemasan ini memenuhi berbagai kebutuhan dan preferensi dalam hal kemudahan penanganan, kesesuaian untuk proses perakitan otomatis, dan kenyamanan umum dalam menyimpan dan menggunakan kubah jepret dan kubah logam dalam manufaktur elektronik.
